Schichtdickenmessgeräte

Schichtdickenmessgeräte zur Messung der Material- und Schichtdicke

Überprüfung der Trockenfilmdicke bzw. Schichtdicke

Schichtdickenmessgeräte sind unverzichtbare Werkzeuge zur genauen Messung der Dicke von Beschichtungen, insbesondere Trockenfilm-Beschichtungen. Sie werden in einer Vielzahl von Anwendungen eingesetzt, darunter sind Industriebetriebe, Pulverbeschichter (wie QIB und Qualicoat) sowie Beschichtungsinspektoren (z.B. Frosio, Nace, DIN CERTCO).

Es gibt zwei Hauptarten von Schichtdickenmessgeräten: Modelle mit integrierter Sonde und solche mit einer separaten Kabelsonde. Geräte mit integrierter Sonde ermöglichen eine einfache Einhandbedienung. Kabelsonden sind äußerst praktisch sind um schwer erreichbare Stellen zu vermessen, insbesondere wenn der verfügbare Platz über der Beschichtung begrenzt ist.

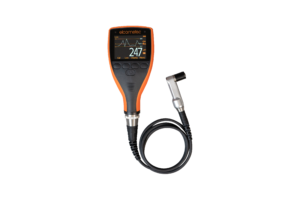

Schichtdickenmessgerät A456S
Schichtdickenmessgerät A456S

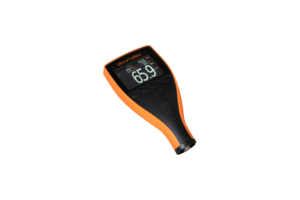

Schichtdickenmessgerät A456I zur Messung der Schichtdicke

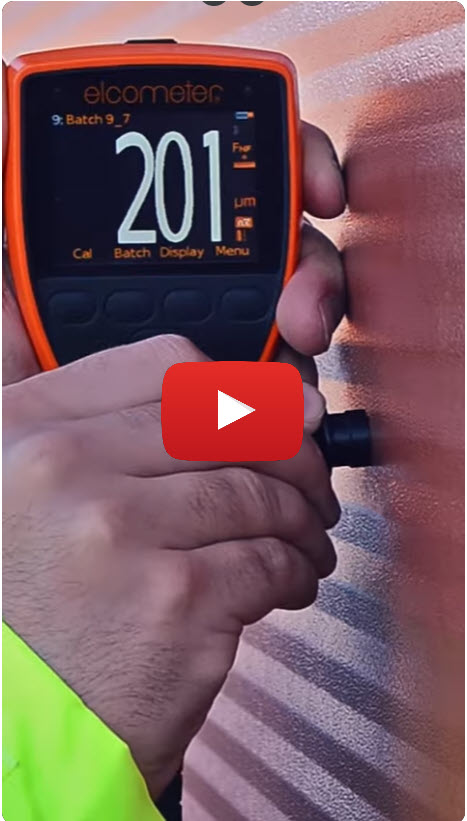

Schichtdickenmessgerät A456I zur Messung der Schichtdicke

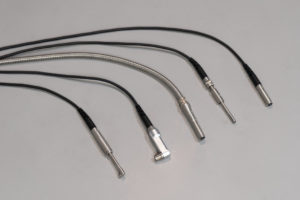

Messsonde für ein Schichtdickenmessgerät
Messsonde für ein Schichtdickenmessgerät

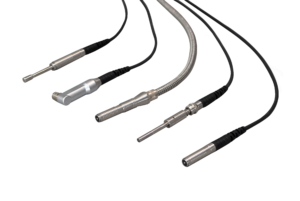

Messköpfe für die Schichtdickenmessung

Die Schichtdickenmessgeräte von Elcometer bieten eine umfassende Auswahl an Messsonden, die eine Vielzahl von Anforderungen abdecken. Unsere Kombisonden sind vielseitig einsetzbar und ermöglichen präzise Messungen sowohl auf Eisen- als auch auf Nichteisenoberflächen, wie beispielsweise Aluminium oder Zink.

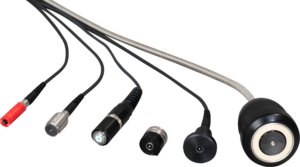

Mit einer Messkapazität von 1 µm bis zu beeindruckenden 30 mm bieten unsere Sonden die Flexibilität, die Sie benötigen. Darüber hinaus bieten wir ausziehbare Teleskopsonden, wasserdichte Modelle, chemikalienresistente Eloxal-Sonden, Hochtemperatur-Sonden, gepanzerte Varianten und vieles mehr.

Unsere breite Palette an Sonden ermöglicht präzise Messungen auf verschiedenen Untergründen und deckt unterschiedliche Messbereiche und spezifische Anforderungen umfassend ab. Verlassen Sie sich auf Elcometer, wenn es um Schichtdickenmessung geht.

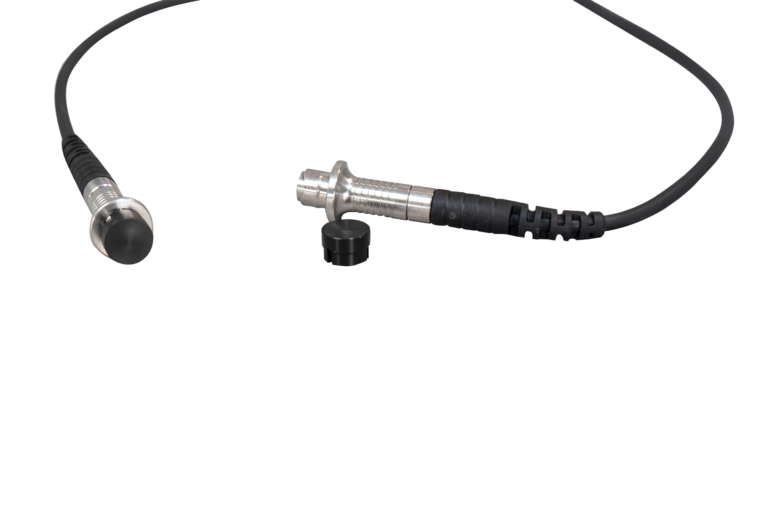

Scansonde für Schichtdickenmessgeräte

Besonders erwähnenswert ist die sogenannte Scan-Sonde mit der Schichtdickenverläufe aufgezeichnet werden können, indem die Sonde über die Oberfläche gleitet. Im Vergleich zu einem Schichtdickenmessgerät, das bei jeder Messung erneut aufgesetzt werden muss, ist die Scan-Sonde daher doppelt so schnell.

Zusätzlich kann eine Wiederholautomatik eingestellt werden.

Berichtserstellung für die Schichtdickenmessung

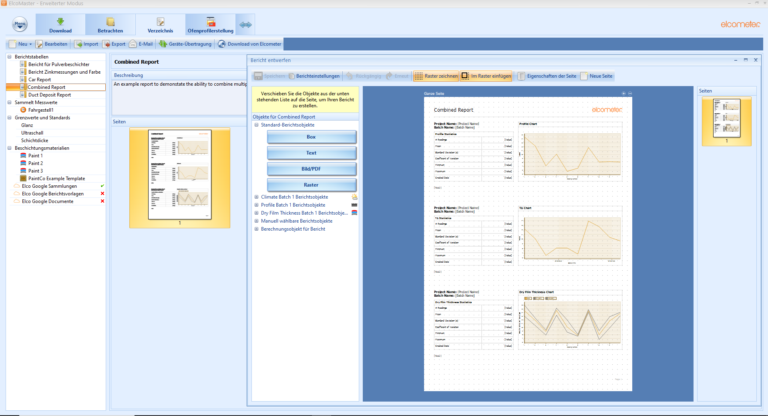

ElcoMaster® Auswertungssoftware für den PC

Das Schichtdickenmessgerät zeichnet sich durch seine einfache Handhabung, hohe Präzision und Robustheit aus.

Abhängig vom Modell bietet es einen oder mehrere Speicherplätze, um Messwerte mittels kabelloser Bluetooth® Verbindung oder USB-Kabel auf PC oder Smartphone zu übertragen. Die kostenfreie Software ElcoMaster® ermöglicht eine schnelle Auswertung der Messungen und die Archivierung der Ergebnisse als Bericht. Die App oder das PC-Programm verarbeiten die Schichtdicken-Messungen in Sekundenschnelle und stellen sie anschaulich dar.

ElcoMaster® App für das Smartphone

Die ElcoMaster® App von Elcometer ermöglicht es, Berichte direkt vor Ort mit einem Smartphone oder Tablet aus den Schichtdicken-Messwerten zu erstellen und diese per E-Mail zu versenden oder in der Cloud zu speichern.

Die Software erlaubt die schnelle Auswertung und Archivierung von Messungen. Die Messberichte können zudem zentral auf einem Firmen-Server abgelegt werden, auf den autorisierte Personen zugreifen können.

Die App ist einfach zu bedienen und bietet eine benutzerfreundliche Oberfläche. Sie kann auch zur Überprüfung von Messgeräten und zur Kalibrierung verwendet werden.

Die Messgeräte von Elcometer zur Messung der Schichtdicke

Wir haben unterschiedliche Schichtdickenmessgeräte im Programm:

  • das Schichtdickenmessgerät Elcometer 456 mit den Varianten Basic, Standard und Top, welches auf Untergründen jeder Art zuverlässig und genau misst und viele wichtige Funktionen hat, die vielfältigen Nutzen für den Bediener bringen. Die Firmware lässt sich über die ElcoMaster® Software kostenlos updaten damit das Gerät immer auf dem neuesten Stand bleibt.
  • das Schichtdickenmessgerät Elcometer 415 für eher einfache Materialien, insbesondere für beschichtete Bleche
  • das Schichtdickenmessgerät Elcometer 355, welches eine extrem hohe Messpräzision ermöglicht

Die Schichtdickenmessgeräte von Elcometer erfüllen u.a. folgende Standards: ISO 1461, ISO 19840, ISO 2063, ISO 2178, ISO 2360, ISO 2808-7C, ISO 2808-7D, ISO 2808-12, sowie IMO MSC 215 (82) und IMO MSC 244 (83). Auch verwendbar nach ZTV-ING.

Nähere Informationen zum umfangreichen Programm unserer Schichtdickenmessgeräte finden Sie auf unserer Webseite www.elcometer.com

FAQ Schichtdickenmessgeräte

Die folgenden FAQ bieten eine kurze Zusammenfassung der Inhalte dieser Seite.
Ausführliche Informationen über unsere Messgeräte erhalten Sie auf unserer Webseite im Bereich Beschichtungskontrolle:
Elcometer Beschichtungskontrolle

Schichtdickenmessgeräte sind Geräte um die Dicke einer Beschichtung zu messen.

Kabelsonden sind nützlich um schwer zugängliche Stellen zu messen wenn nur begrenzter Platz über der Beschichtung vorhanden ist.

Mess-Sonden sind spezielle Sonden für Schichtdickenmessgeräte. Sie decken die eine Vielzahl von Anforderungen ab.

Elcometer bietet eine breite Palette an Messsonden an, darunter Kombisonden, ausziehbare Teleskopsonden, wasserdichte Sonden, chemikalienresistente Eloxal-Sonden, Hochtemperatur-Sonden, gepanzerte Sonden und vieles mehr.

Eine Scan-Sonde ist eine spezielle Sonde, mit der Schichtdickenverläufe aufgezeichnet werden können. Im Vergleich zu einem Schichtdickenmessgerät, das bei jeder Messung erneut aufgesetzt werden muss, ist die Scan-Sonde doppelt so schnell.

Elcometer bietet die kostenfreie Software ElcoMaster® an, die eine schnelle Auswertung der Messungen ermöglicht und die Archivierung der Ergebnisse als Bericht erlaubt. Die App oder das PC-Programm verarbeiten die Schichtdicken-Messungen in Sekundenschnelle und stellen sie anschaulich dar.

Mit der App ElcoMaster® von Elcometer ist es möglich aus den Schichtdicken-Messwerten Berichte direkt vor Ort mit einem Smartphone oder Tablet zu erstellen und diese per E-Mail zu versenden oder in der Cloud zu speichern.

Schichtdickenmessgeräte werden eingesetzt um die Dicke von Beschichtungen auf Oberflächen zu messen. Insbesondere die Dicke von Trockenfilm-Beschichtungen. Sie werden in vielen Branchen eingesetzt, in denen Beschichtungen eine wichtige Rolle spielen, wie z.B. der Automobilindustrie, der Luft- und Raumfahrtindustrie, der Öl- und Gasindustrie, der Bauindustrie, der Elektronikindustrie und vielen anderen. Schichtdickenmessgeräte helfen dabei, sicherzustellen, dass die Beschichtungen den Anforderungen entsprechen und dass die Qualität und Haltbarkeit der Oberfläche gewährleistet sind.

Schichtdickenmessung - Geräte, Sonden und Software

Methoden zur Messung der Schichtdicke und Messung der Materialdicke

Technische und physikalische Hintergründe

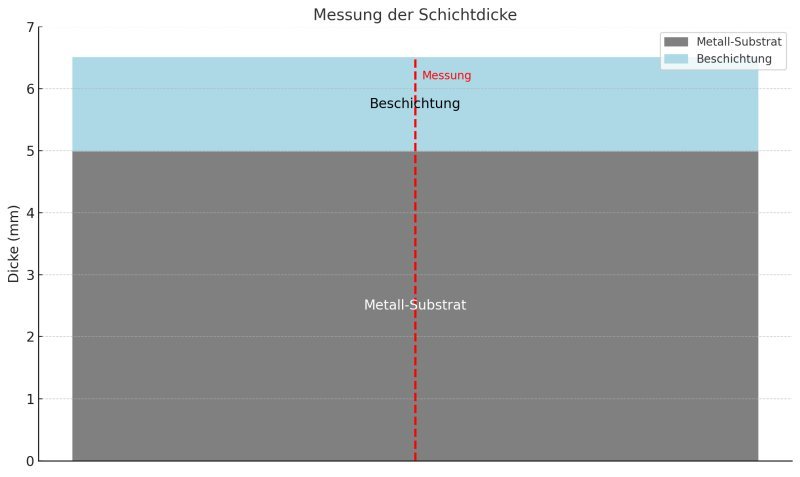

Messung der Schichtdicke auf metallischen Oberflächen

Eine Messung der Schichtdicke oder Messung der Materialdicke erfolgt mit Schichtdickenmessgeräten. Folgende physikalische Prinzipien werden dafür genutzt:

  • Ultraschallverfahren: Misst Schichtdicken auf nichtmetallischen Materialien wie Kunststoff oder Glas mittels Schallwellenreflexionen.
  • Magnetinduktionsverfahren: Nutzt die Veränderung des magnetischen Flusses zur Messung nicht-magnetischer Schichten (z.B. Lack) auf ferromagnetischen Metallen (z.B. Stahl).

  • Wirbelstromverfahren: Eignet sich für isolierende Schichten auf nichtmagnetischen Metallen (z.B. Aluminium). Hierbei werden durch ein Magnetfeld Wirbelströme induziert.

Diese Verfahren sind zersörungsfrei und für eine Vielzahl von beschichteten Oberflächen geeignet.

Ultraschall

Ultraschallverfahren werden zur Messung der Schichtdicke auf nichtmetallischen Oberflächen wie Kunststoff, Glas oder Keramik verwendet. Es werden dabei Schallwellen durch die Schicht gesendet, die an der Grenzfläche reflektiert werden. Die Zeit, die die Wellen für die Rückkehr benötigen, wird zur Berechnung der Schichtdicke herangezogen.

Magnetinduktion

Das Magnetinduktionsverfahren wird verwendet, um die Messung der Schichtdicke bei nicht-magnetischen Beschichtungen (z.B. Farbe) auf ferromagnetischen Metallen wie Stahl durchzuführen. Dabei erzeugt das Schichtdickenmessgerät ein Magnetfeld, das durch die Dicke der Beschichtung beeinflusst wird. Die Änderung der magnetischen Flussdichte wird gemessen und zur Bestimmung der Schichtdicke verwendet.

Wirbelstrom

Das Wirbelstromverfahren kommt bei der Messung der Materialdicke und Schichtdicke auf nicht-ferromagnetischen Metallen wie Aluminium zum Einsatz. Das Messgerät erzeugt ein hochfrequentes Magnetfeld, welches Wirbelströme im Metallsubstrat induziert. Die Veränderungen des elektrischen Widerstands (Impedanz) hängen von der Dicke der Schicht ab.
